一、概述：

SL-8018型 CIPS/DCVG埋地管道陰極保護檢測系統集密間隔管地電位檢測儀（CIPS）和直流電位梯度檢測儀（DCVG）于一體，是用來進行埋地管道防腐層和陰極保護雙重保護效果直接檢測評價的設備。CIPS密間隔管地電位檢測儀通過對管道陰極保護通斷電位檢測，對陰極保護系統的保護效果進行評價，DCVG直流電壓梯度檢測儀通過對管道外防腐層的老化情況、破損位置及破損大小狀況，破損處管體的腐蝕電流的流向進行檢測，對管道防腐層完整性進行評價。陰極保護效果檢測評價能夠確定雜散電流分布情況，評價其對管道外腐蝕的影響，對缺陷點的破損程度進行定量分析與分類，確定缺陷點修復優先級，能夠給管道業主提供、合理、科學的維護、維修管理方案。

二、儀器特點：

1、集CIPS+DCVG于一體，既可評價管道陰保效果，又能評價防腐層完整性情況；

2、利用GPS時鐘信號同步可實現精確測量管道陰極保護系統瞬間通斷電位；

3、通過GPS可測量管道地理位置信息，日期信息，時間信息，并生成管道走向圖；

4、顯示屏顯示ON/OFF電位、GPS狀態等測量信息；

5、自動保存測量數據，實時顯示測量結果并顯示其波形圖，檢測結果更加直觀；

6、數據分析軟件自動生成相關圖形和報表，分析管道陰極保護薄弱位置，為管道陰保護系統處理方案提供數據支持；

7、數據分析軟件可對管道雜散電流干擾大小和位置特征進行分析；

8、數據分析軟件可實現對防腐層破損點嚴重程度IR%的計算；

9、計距儀可以精確測量所測量管道的長度；

10、DCVG模擬指針表直觀指示防腐層破損點的位置、破損點大小以及破損點的電流方向；

11、斷流器可兼容市場上所有的同類產品并具有直通功能，可長期連接在陰保系統中；

12、可以確定大直徑管道防腐層破損在管道環向的大概位置，并確定防腐層破損的大概形狀；

13、能夠確定存在的直流雜散電流干擾，及破損處電流流入/出點；

14、可以檢測各種材料防腐層的管道，例如瀝青防腐、3PE防腐等。

三、技術參數：

1、CIPS量程：自動量程，10 mV、25 mV、50 mV、100 mV、250 mV、500 mV、1.0V、2.5 V、5.0V、10.0V、25.0V；

2、DCVG量程：自動量程，10 mV、25 mV、50 mV、100 mV、250 mV、500 mV、1V、2.5 V、5V、10V、25V；

3、防腐層破損處的定位精度：≤15cm

4、檢測埋深：≤5m

5、檢漏精度：≥0.25mm²的破損缺陷；

6、工作電壓：8.4V 5AH；

7、屏   顯：320×320 LCD大屏顯示；

8、工作時間：＞24小時；

9、工作語言：中英文可設置；

10、界面顯示：實時數據、實時波形；

11、內   存：6GB，可存儲100萬組數據；

12、內部時鐘：單獨的鋰電池，單獨工作；

13、匹   配：可以兼容國外同類產品斷流器工作；

14、輸入阻抗：100MΩ；

15、存儲時間：連續存儲數據＞24小時；

16、電    源：內置鋰電池組8.4V 5AH；

17、工作環境：-10℃-40℃，相對濕度<80%RH；

18、儲存環境：-20℃-60℃，相對濕度<90%RH；

19、主機體積：245×150×48mm

20、主機重量（含電池）：1.0Kg

斷流器技術參數：

1、輸出電壓：最大80V;

2、輸出電流：最大80A;

3、電源：內置鋰電池 ；

4、工作時間≥48小時。

5、工作模式：

四、儀器的操作方法

SL-8018型CIPS/DCVG埋地管道陰極保護檢測系統通常由數據記錄儀、計距儀、外置GPS模塊、斷流器、探杖等組成。

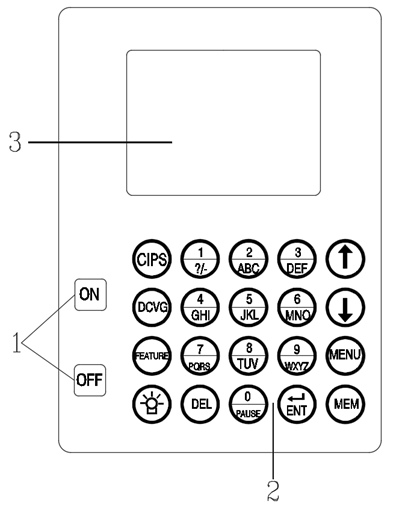

1、數據記錄儀器面板及插座端口介紹

1電源開關鍵；2、鍵盤區；3、顯示屏；

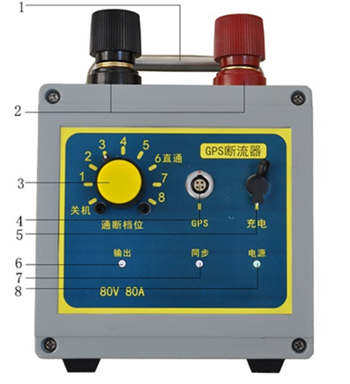

2、斷流器的面板

斷流器的功能是將其連接到陰保系統中，實現陰極保護信號按設定的模式以一定的周期進行通/斷，并通過衛星與CIPS記錄儀進行通/斷信號同步。

（1）把手；（2）輸出端子；（3）模式選擇開關；（4）GPS信號輸入；(5)充電插孔；（6）輸出指示燈；（7）衛星同步指示燈；（8）電源指示燈。

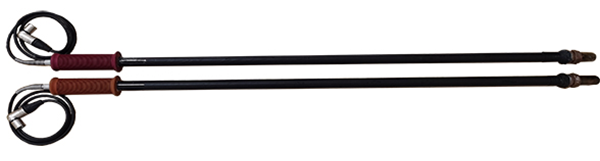

3、探杖和電極

探杖是CIPS/DCVG埋地管道陰極保護檢測系統的數據采集電極，用于CIPS采集埋地管道地表的陰極保護電位用于DCVG采集埋地管道地表兩點電位差。

探杖主體材料是由優質銅管制成，一端安裝有與數據記錄儀連接的連接器，電極端則包含有一個導電性軟木插頭（探針），使土壤與硫酸銅溶液/銅電極之間保持電性接觸（連通）。該軟木探頭由聚四氟乙烯帶做墊圈固定在專用的固定器內。

探杖上的電極端為可拆卸結構，以方便加裝飽和硫酸銅溶液及清洗維護。

木質探針應該首先使用白色的聚四氟乙烯密封帶進行纏繞，在使用之前應保證將木質探針牢固地固定在探杖頭部的固定器內，探針在置入固定器內之前應該浸泡在純凈水中至少12小時，木質探針吸水后體積會膨脹，會增強探杖內硫酸銅溶液的密封效果。新的木質電極頭開始使用時可能會有少許液體滲漏現象，但使用過程 中的撞擊會堵住大的滲漏。

探杖中灌裝飽和硫酸銅溶液方法：用扳手將探杖前端電極松開后，把配置好的飽和硫酸銅溶液倒入探杖中直至灌滿硫酸銅飽和溶液，然后將電極裝入并擰緊使液體密封。

為了精確測出實際管道對土壤的電位差值，飽和硫酸銅溶液中要保證有晶體析出，要使用蒸溜水來配制硫酸銅溶液，一般情況也可以用純凈水來替代。

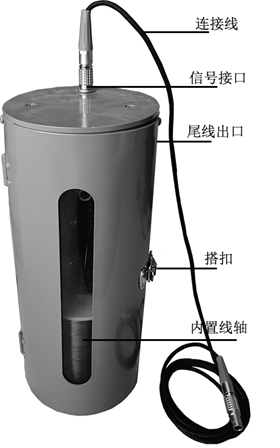

4、尾線計距儀

尾線計距儀裝置是一個圓柱形筒狀，背包式，內部安裝有帶金屬銅線的線軸、計距輪。尾線通過尾線出口拖出與測試樁處的管道電纜相連接。尾線的另一端必須連接到線軸的固定桿上，再通過連接線與記錄儀的計距儀輸入端口相連接。

注意：金屬銅線與電纜相連接時必須用小刀將表面的漆包層刮掉，否則銅線不能在連接處良好連接。

尾線在計數輪上繞線時要注意，必須依次通過底部張緊輪、在計數輪上順時針繞兩圈、上部張緊輪，最后從尾線出口拖出。銅線必須固定在兩個張緊輪的彈簧支撐盤上，調整彈簧壓力使其足夠緊，以防止銅絲在計數輪上打滑而產生距離偏差。

測量的距離是通過計數輪來進行的，計數輪旋轉一周產生一個脈沖，步距為10cm，根據脈沖的數量自動計算檢測距離。
