CIPS/DCVG(埋地管道陰極保護檢測系統) 組成部分詳解
1、數據記錄儀器面板及插座端口介紹

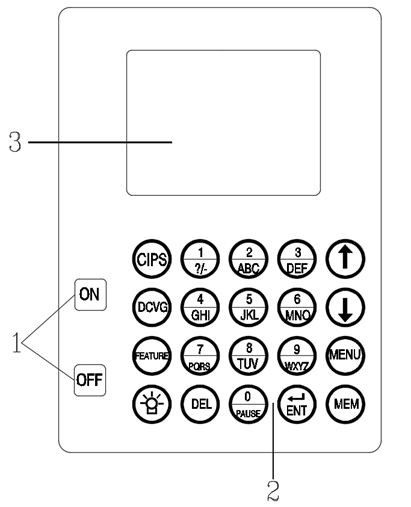

1電源開關鍵；2、鍵盤區；3、顯示屏；
2、斷流器的面板
斷流器的功能是將其連接到陰保系統中，實現陰極保護信號按設定的模式以一定的周期進行通/斷，并通過衛星與CIPS記錄儀進行通/斷信號同步。

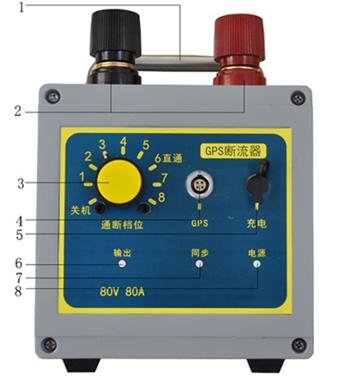

（1）把手；（2）輸出端子；（3）模式選擇開關；（4）GPS信號輸入；(5)充電插孔；（6）輸出指示燈；（7）衛星同步指示燈；（8）電源指示燈。
模式旋鈕共有9個檔位可選擇，關機+8種通斷周期選擇，斷流器的通斷周期如下表所示：
|
模式
|
ON時間（S）
|
OFF時間（S）
|
模式
|
ON時間（S）
|
OFF時間（S）
|
|
1
|
0.45
|
0.8
|
5
|
4.0
|
1.0
|
|
2
|
1.6
|
0.9
|
6
|
直通
|
|
3
|
0.8
|
0.45
|
7
|
0.45
|
0.9
|
|
4
|
3.0
|
2.0
|
8
|
0.9
|
1.8
|
其中模式6為直通模式，當暫時不需要進行CIPS檢測時，可以將其長時間連接在陰極保護系統中，避免頻繁拆裝。
GPS信號輸入：將GPS輸出線插入，并盡量放開GPS模塊的連接線并將GPS模塊引入到室外空曠地帶，以保證接收衛星信號良好。當GPS連接衛星信號不正常時，衛星同步信號指示燈閃爍，當衛星信號連接正常時，衛星同步信號指示燈常亮。
在檢測過程中斷流器和CIPS記錄儀之間每5秒進行一次衛星同步。
開機后電源指示燈點亮。如果開機電源指示燈不亮，則可能是電池電量不足，需要充電后再使用。
3、探杖和電極

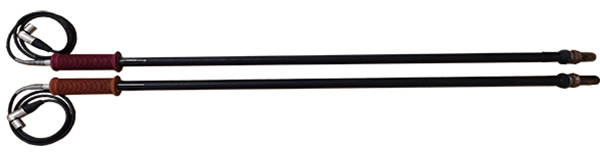

探杖是CIPS/DCVG埋地管道陰極保護檢測系統的數據采集電極，用于CIPS采集埋地管道地表的陰極保護電位用于DCVG采集埋地管道地表兩點電位差。
探杖主體材料是由優質銅管制成，一端安裝有與數據記錄儀連接的連接器，電極端則包含有一個導電性軟木插頭（探針），使土壤與硫酸銅溶液/銅電極之間保持電性接觸（連通）。該軟木探頭由聚四氟乙烯帶做墊圈固定在專用的固定器內。
探杖上的電極端為可拆卸結構，以方便加裝飽和硫酸銅溶液及清洗維護。
木質探針應該首先使用白色的聚四氟乙烯密封帶進行纏繞，在使用之前應保證將木質探針牢固地固定在探杖頭部的固定器內，探針在置入固定器內之前應該浸泡在純凈水中至少12小時，木質探針吸水后體積會膨脹，會增強探杖內硫酸銅溶液的密封效果。新的木質電極頭開始使用時可能會有少許液體滲漏現象，但使用過程 中的撞擊會堵住大的滲漏。
探杖中灌裝飽和硫酸銅溶液方法：用扳手將探杖前端電極松開后，把配置好的飽和硫酸銅溶液倒入探杖中直至灌滿硫酸銅飽和溶液，然后將電極裝入并擰緊使液體密封。
為了精確測出實際管道對土壤的電位差值，飽和硫酸銅溶液中要保證有晶體析出，要使用蒸溜水來配制硫酸銅溶液，一般情況也可以用純凈水來替代。
4、尾線計距儀

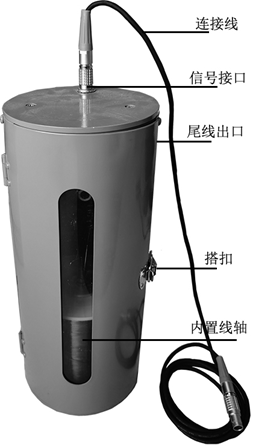

尾線計距儀裝置是一個圓柱形筒狀，背包式，內部安裝有帶金屬銅線的線軸、計距輪。尾線通過尾線出口拖出與測試樁處的管道電纜相連接。尾線的另一端必須連接到線軸的固定桿上，再通過連接線與記錄儀的計距儀輸入端口相連接。
注意：金屬銅線與電纜相連接時必須用小刀將表面的漆包層刮掉，否則銅線不能在連接處良好連接。
尾線在計數輪上繞線時要注意，必須依次通過底部張緊輪、在計數輪上順時針繞兩圈、上部張緊輪，最后從尾線出口拖出。銅線必須固定在兩個張緊輪的彈簧支撐盤上，調整彈簧壓力使其足夠緊，以防止銅絲在計數輪上打滑而產生距離偏差。
測量的距離是通過計數輪來進行的，計數輪旋轉一周產生一個脈沖，步距為10cm，根據脈沖的數量自動計算檢測距離。
|
